LED显示屏防护等级的相关知识介绍

LED显示屏的防护等级一般显示为IPXY，例如：IP65，X表示LED显示屏防尘、防止外物侵入的等级，Y表示LED显示屏防湿气、防水侵入的密闭程度，数字越大，表示其防护等级越高，下面分别来说一下X，Y数字的意义。

X表示数字代码的意义：

0：没有保护

1：防护50mm直径和更大的固体外来体

2：防护12.5mm直径和更大的固体外来体

3：防护2.5mm直径和更大的固体外来体

4：防护1.0mm直径和更大的固体外来体

5：防止有害的粉尘堆积(不可能完全阻止灰尘的进入，但灰尘进入的数量不会对设备造成伤害)

6：完全防止粉尘进入(柜体内在20毫巴的低压时不应进入灰尘)

Y表示数字代码的意义：

0：没有保护

1：水滴防护(垂直落下的水滴不应引起损害)

2：当外壳倾斜到15度时，防护水滴，垂直落下的水滴不应引起损害

3：防护溅出的水(水或雨水从60度角落到外壳上无影响)

4：防护喷水(液体由任何方向泼到外壳没有伤害影响)

5：防护射水(从每一个方向对准柜体射水无任何伤害)

6：防护强射水(从每一个方向对准柜体强射水无任何伤害)

7：可于短时间内耐浸水(1m)

8：于一定压力下长时间浸水

在LED显示屏外壳防护等级表一中，我们可以看到室内户外对LED显示屏外壳防水等级划分是不同的。室外的防水等级一般都要比室内高，因为户外LED显示屏遇到雨天或需要防水的情况比室内LED显示屏要多。

举个例子介绍LED显示屏防水参数可能大家更容易理解：比如显示屏的防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字。第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级。需要特别说明的是，IP后的第二位特征数字6及6以下，随着数字的变大，试验是逐渐变严的。也就是说，标识为IPX6的LED显示屏，同时可通过IPX5、IPX4、IPX3、IPX2、IPX1、IPX0的试验。IP后的第二位特征数字7或8的试验，与6及6以下的试验类型是两种。也就是说，标识为IPX7或者标识为IPX8，不代表同时符合IPX6、IPX5要求。同时符合IPX7、IPX6要求的LED显示屏，可以标识为IPX7/IPX6。

在这里重点介绍一下户外LED显示屏的防水等级划分。

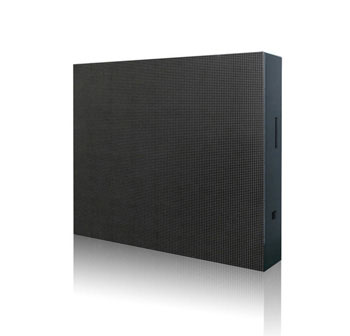

户外LED全彩显示屏防水等级IP65，6就是防止物体和灰尘进入屏体，5就是可以防止水在喷射的情况下进入屏体，当然对于暴雨都是没有问题的。户外防水LED显示屏简易箱体一般是标注的正面防水IP65，因为简易箱体是没有后门的，这样的设计便于机器散热，待整屏装好后，需用铝塑板和防水胶等材料进行防水包边处理，防水效果同样达到IP65，现在户外全彩LED显示屏使用简易箱体居多。常规LED户外直插灯全彩屏是户外模组加封闭箱体结构经过处理后组成户外防水显示箱体，防水显示箱体再拼装成户外全彩屏。所以显示箱体是组成显示屏体的基本单元。采用箱体结构：

一、便于调度、老化、现场维护;

二、便于包装、运输;

三、现场安装拆卸便捷。显示箱体前面装有显示模组，箱体内部固定有显示驱动电路板。开关电源安装在箱体的后盖上。在箱体的后盖上还安装有排风扇，冲制百页窗等。箱体采用内外表面喷塑处理，具有防腐蚀、防潮、防氧化、阻燃等功能，为显示屏体工作的安全性提供保障。

就显示屏的结构而言，

首先，模组应该是户外防水模组，

第二，模组背面应该刷三防漆，

第三，箱体应该是防水箱体，密封性要好，可以做防水测试，在显示屏的表面洒水测试。

经过多项测试后，户外LED显示屏防水箱体的IP防护等级要达到IP65才能实现真正意义上的防水。
